Brücke im Zuge der B6n über die Bode, BW 57A
Zwei Stahlverbundbrücken als Dreifeld-Bauwerke mit dichtgeschweißten Kleinkästen mit Ortbetonfahrbahnplatte im Verbund
Die Stützweiten betragen 38 m - 54 m - 38 m bei einer Gesamtlänge von 130 m. Die Stahlkästen sind gevoutet und haben Bauhöhen von 1,56 m bis 2,16 m.
Die Widerlager und Pfeiler sind auf Großbohrpfählen tiefgegründet.
Besonderheiten:
Die Überbauten wurden gemäß einem Sondervorschlag ausgeführt, der eine Optimierung des ausgeschriebenen Verbundquerschnittes vorsah, die Konstruktionsstahltonnage konnte dabei auf 170 kg/m² Brückenfläche reduziert werden.
Bauablauf:
- Herstellung der Unterbauten

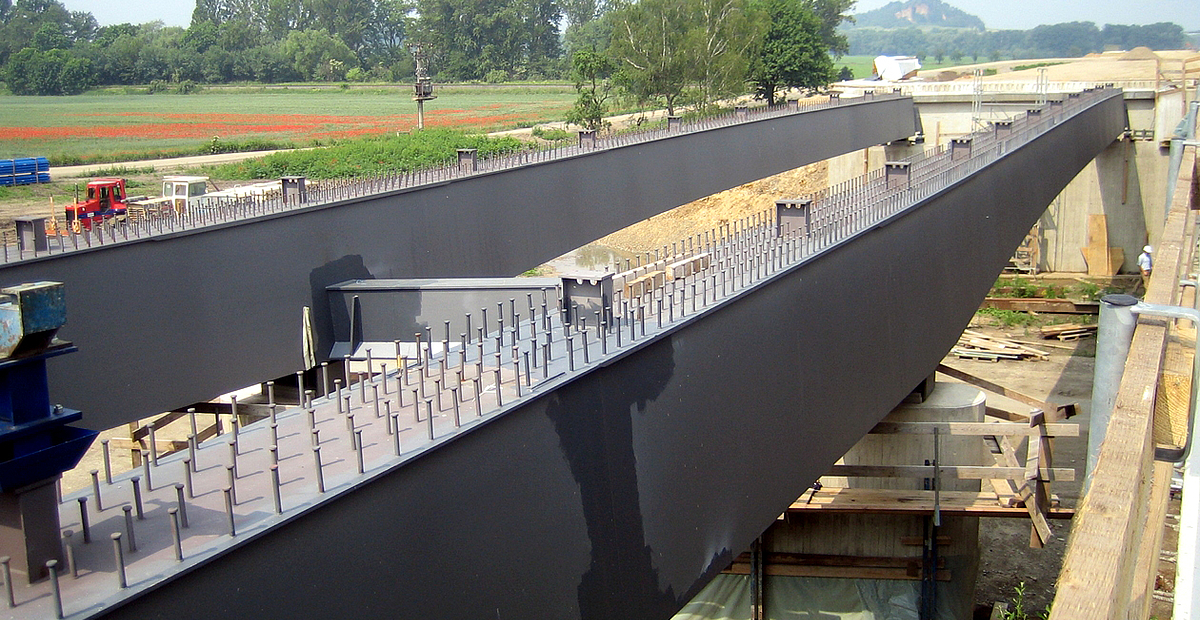

- Montage der Stahlkonstruktion als Kranmontage

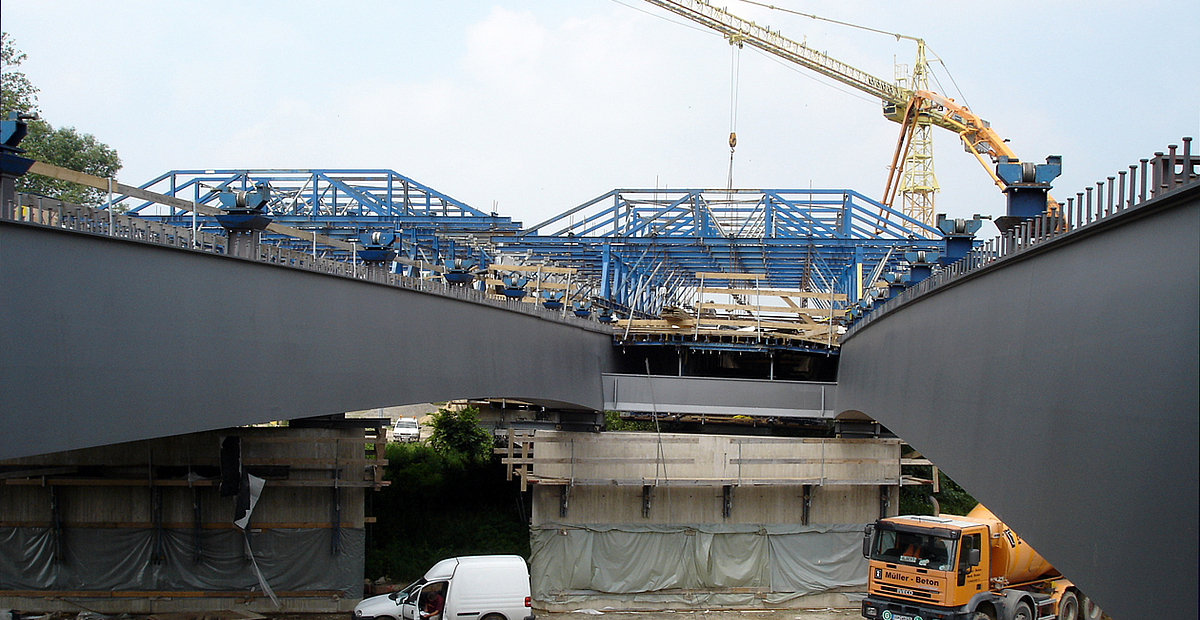

- Betonage der Fahrbahnplatte mit Schalwagen
Leistung
Ausführungsplanung
Beteiligte
Bauherr:
Landesbetrieb Bau Sachsen-Anhalt,
NL West
Bauausführung:
ARGE "B 6n Bodebrücke"
Sächsische Bau GmbH/Eurovia VBU/
Stahl- und Brückenbau Niesky GmbH
Ausführungsplanung:
Klähne & Bauchspieß GmbH
Bauwerksdaten
Baujahr:
2006 - 2007
Baukosten:
ca. 7 Mio. Euro
Breite: 28,50 m
Länge: 130,00 m
Baustoffe
Überbau: S355 J2 G3
Unterbauten: C25/30, C30/37
Fahrbahnplatte: C35/45
