DIFA Neues Kranzler-Eck, Berlin

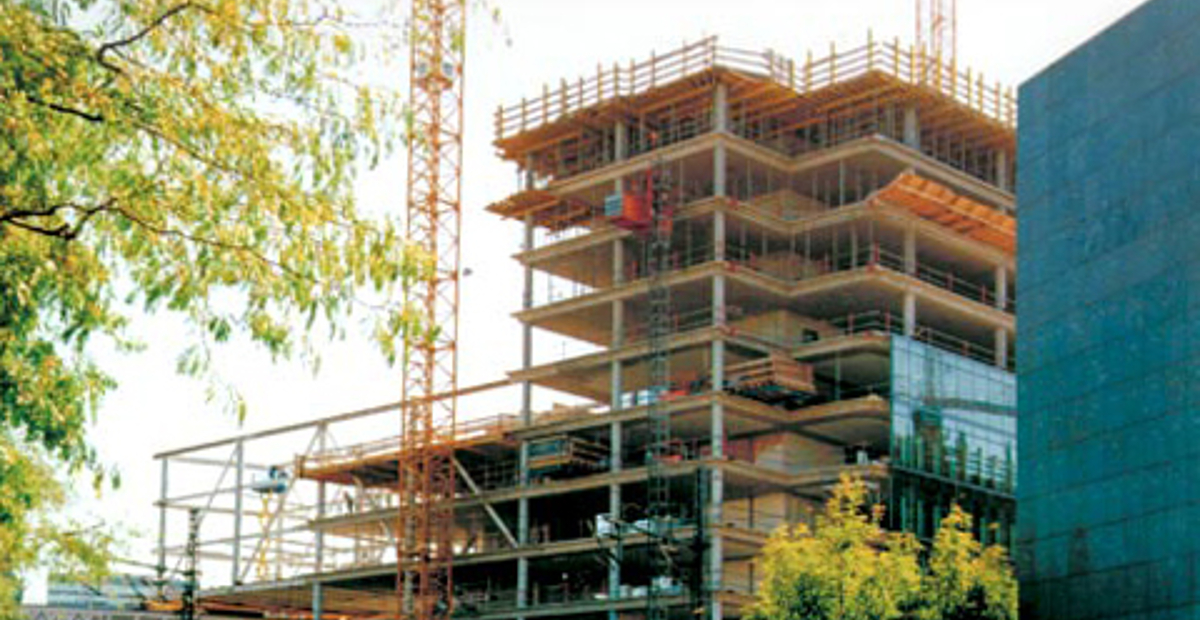

17-geschossiges Bürogebäude auf einer Grundfläche von 127 m x 57 m

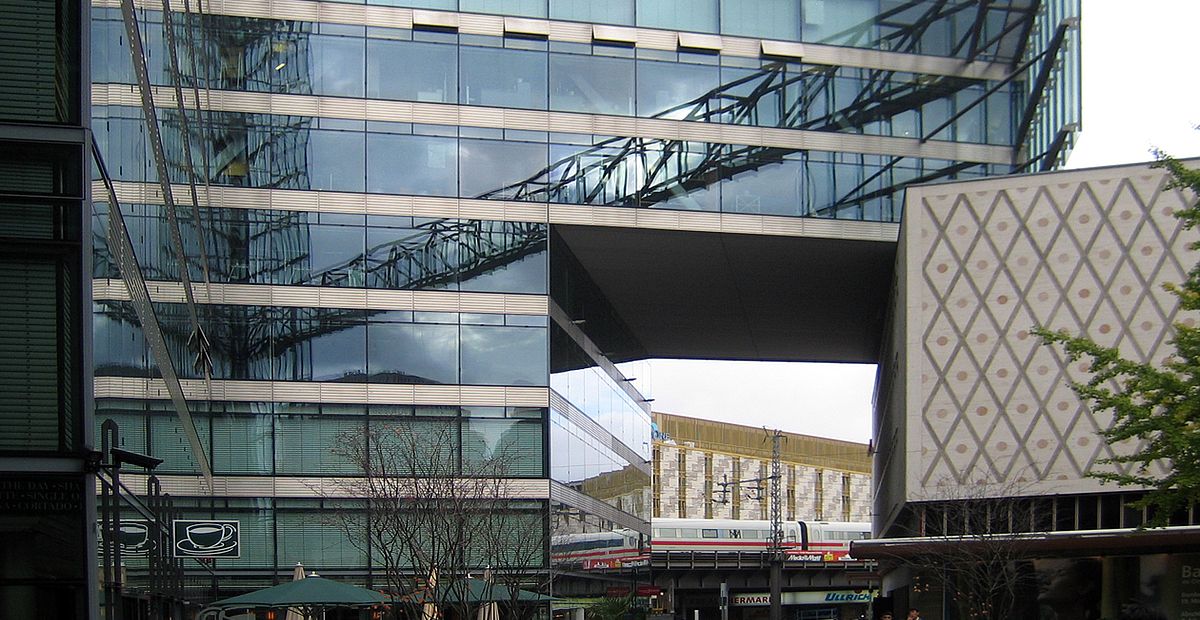

Aus dem Bürogebäude kragt vom 5. bis zum 7. Geschoss ein Gebäudeflügel in Stahlverbundbauweise (Bilka-Flügel). Die Auskragung wird durch 4 Fachwerkscheiben gebildet, die im Gesamtbauwerk eingespannt werden.

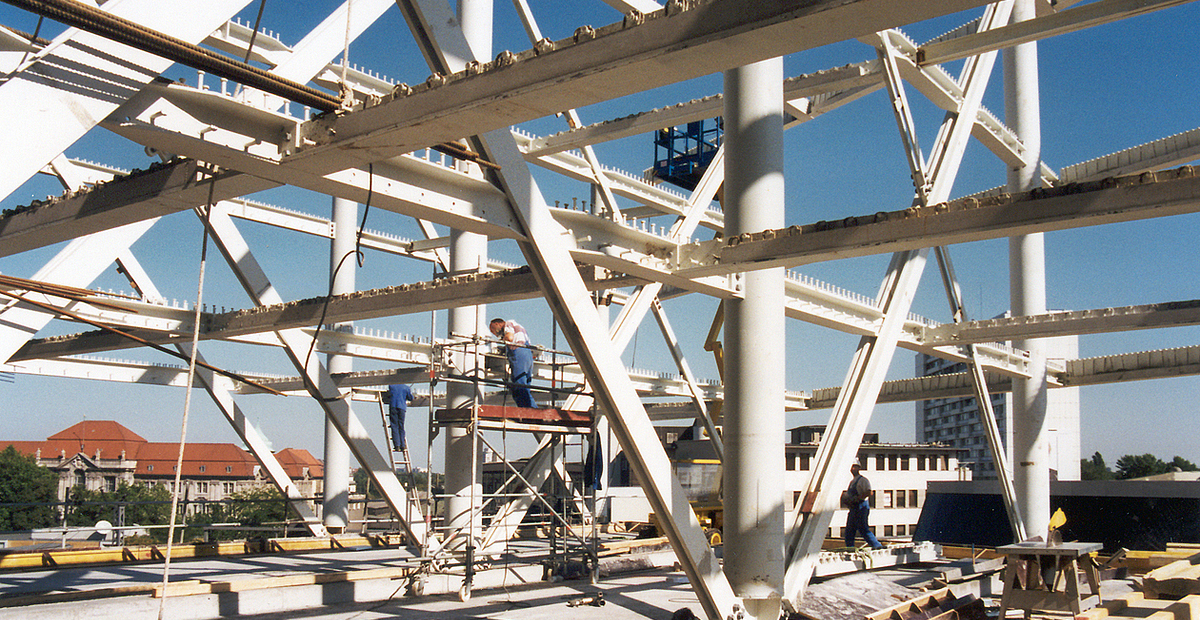

Die Gurte der Fachwerkscheiben sind auf Druck und Biegung beanspruchte Kammerbetonträger. Die Pfosten sind Verbundstützen mit Einstellprofilen, die Diagonalen bestehen aus Stahl. Zwischen den Fachwerkscheiben werden in den Deckenebenen Verbundnebenträger angeordnet.
Bauablauf:

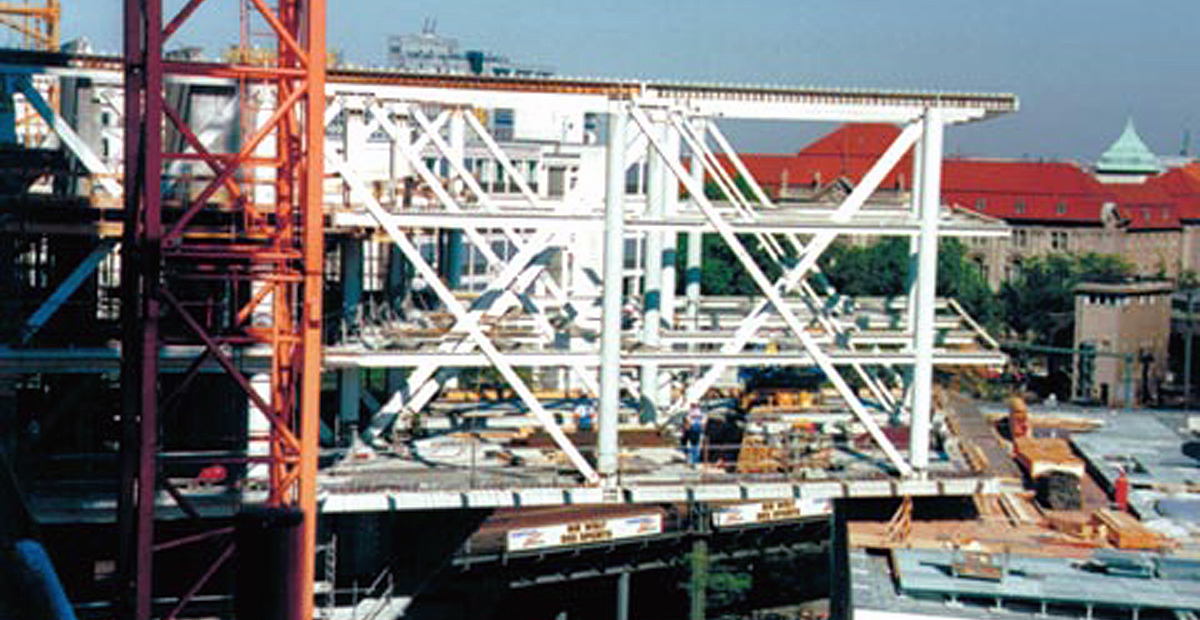

Die Montage des Bilka-Flügels erfolgt ohne Zuhilfenahme von Absteifungskonstruktionen, durch feldweises Aufbauen der Fachwerke und Ändern der Steifigkeiten während der Montage durch Betonieren der Kammerbetonträger erst im teilweise eingebauten Zustand.
Leistung
Planung
Beteiligte
Bauherr:
DIFA Deutsche Immobilien Fonds AG Hamburg
Bauausführung:
Stahl- und Verbundbau GmBH, Berlin
Tragwerksplanung Bilka-Flügel:
HRA Berlin GmbH bzw. in der Folge
Klähne & Bauchspieß GmbH
Bauwerksdaten
Baujahr:
1998 - 1999
Abmessungen des Bilka-Flügels:
(19,60 x 20,00 x 10,30) m
Baustoffe
Verbundträger: S 355, B 35
(Fachwerkgurte und Nebenträger)
Verbundstützen mit Einstellprofilen: S 355
Fachwerkpfosten: B 35
Stahl: S 355
Fachwerkdiagonalen: S 335
Filigranplatten: B 35 (Deckenelemente)
