Seegartenbrücke über die Havel, Brandenburg
Als Ersatzneubau für die nach Kriegszerstörung 1951/52 wieder aufgebaute zweite Seegartenbrücke in Brandenburg an der Havel wurde eine neue Brücke einschließlich neuer Unterbauten an gleicher Stelle errichtet.

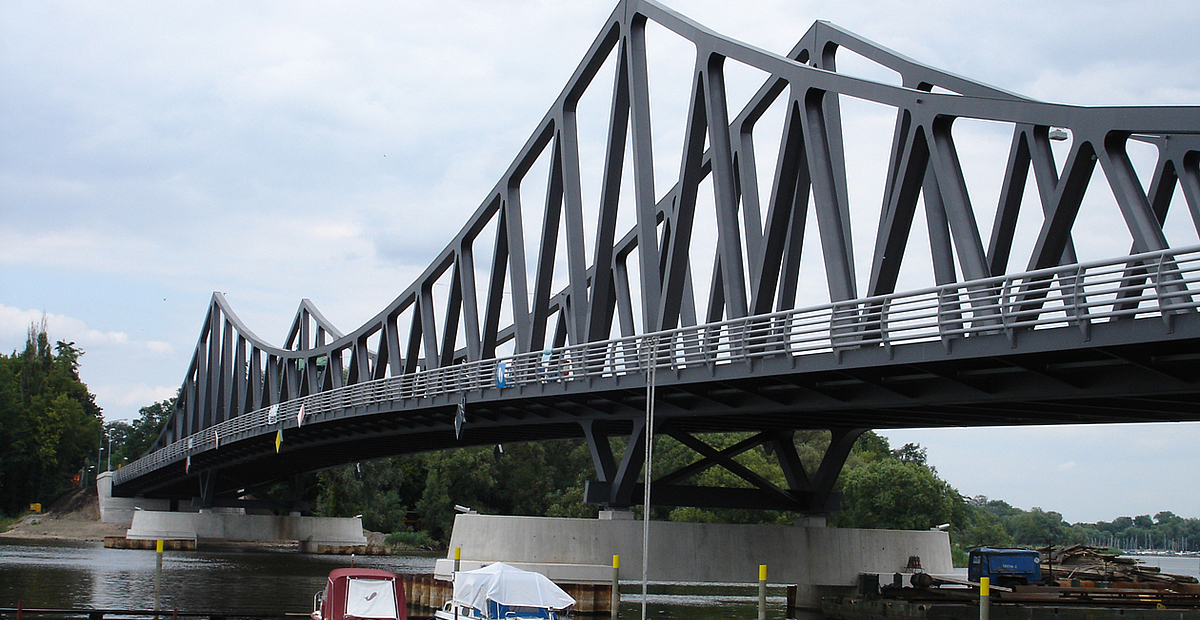

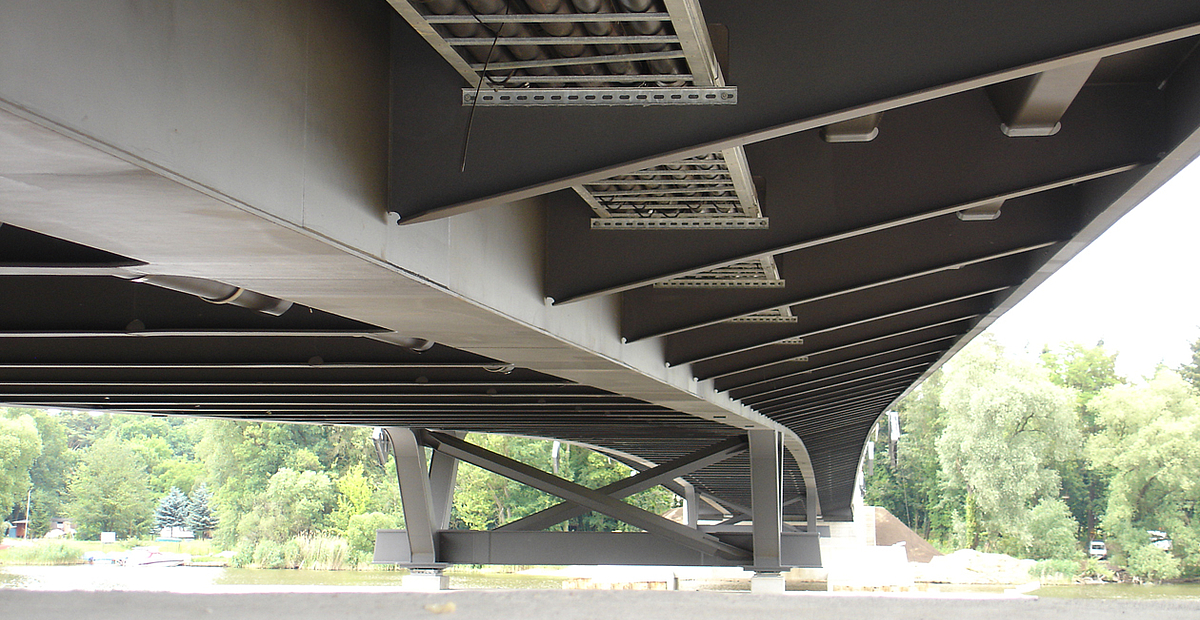

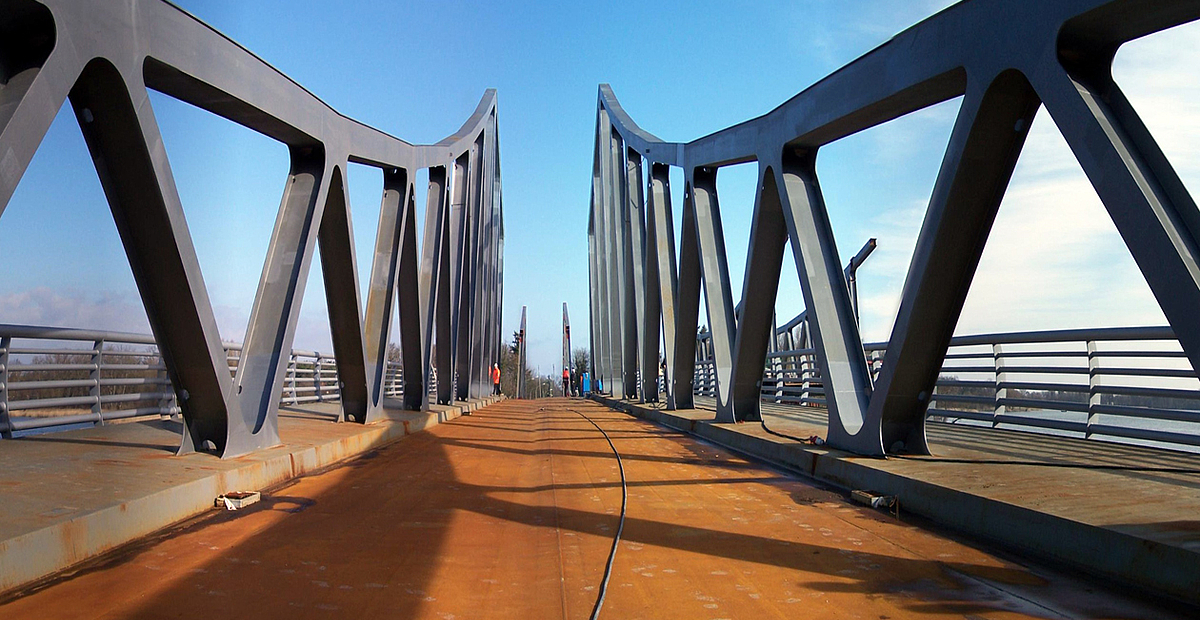

Die neue Brücke ist eine gerade dreifeldrige Fachwerkbrücke mit orthotroper Fahrbahnplatte und Spannweiten von 52 m - 100 m - 52 m. Die Bemessung erfolgte entsprechend den DIN-Fachberichten.
Statisch bestimmte Lagerung mit Festpunkt auf einem Pfeiler, Zugverankerung an den Widerlagern erforderlich
Bauablauf:
- Vormontage in drei Abschnitten auf dem Vormontageplatz

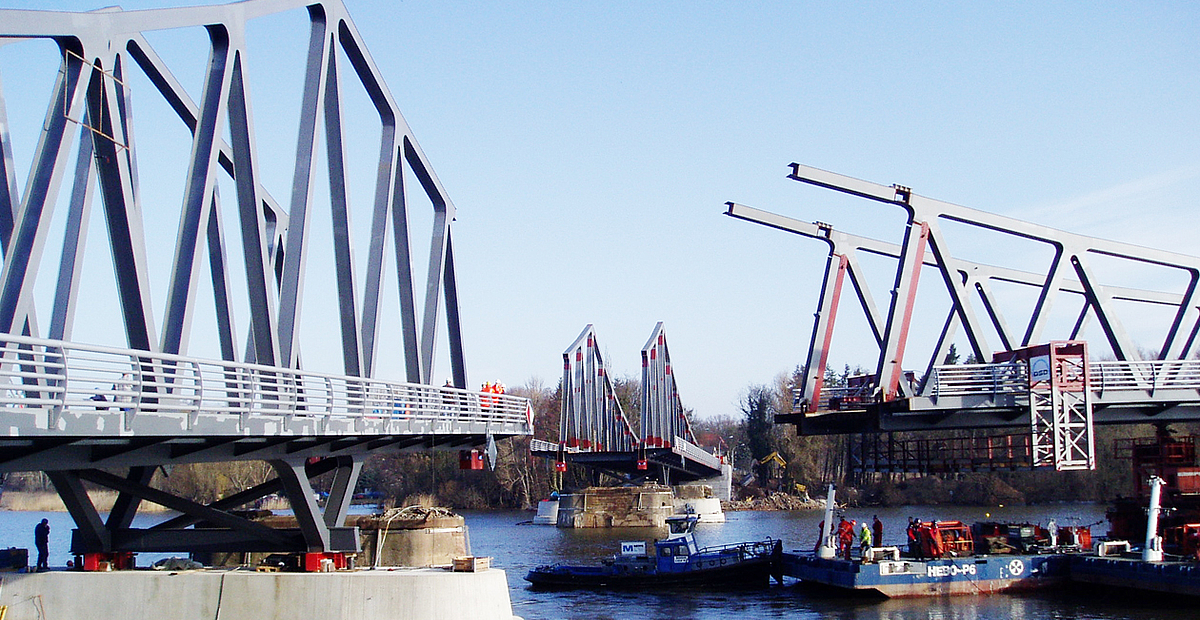

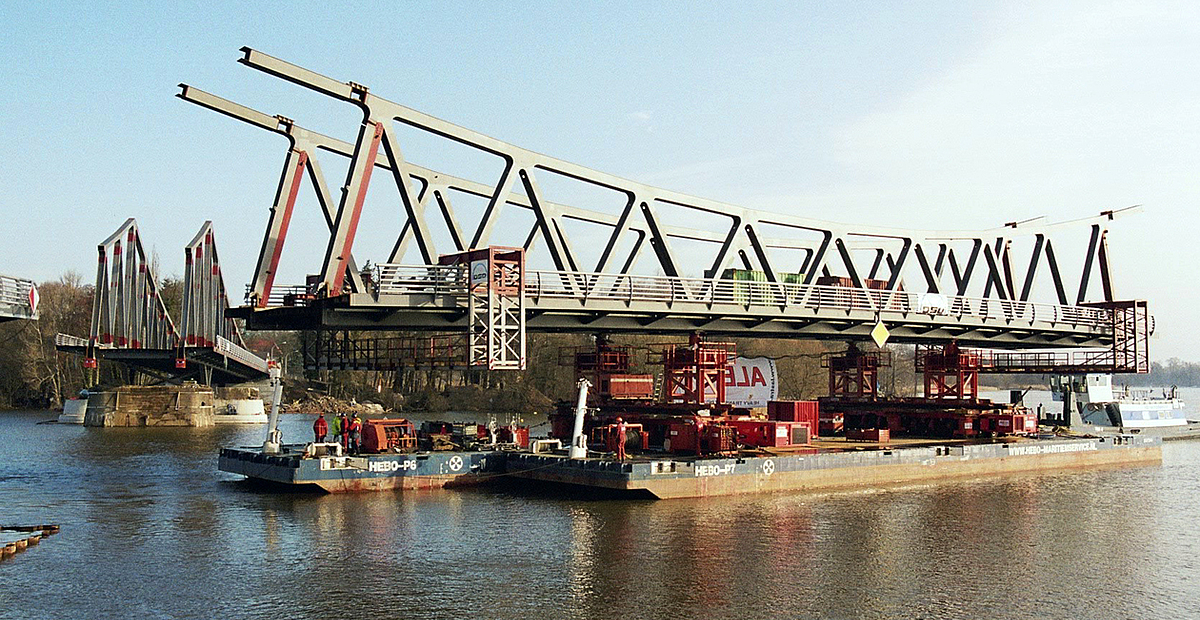

- Einschwimmen der drei Abschnitte mittels Ponton
- Absenken der Festpunkte auf den Widerlagern nach dem
Verschweißen der Konstruktion
Leistung
§ 64 HOAI Lph 4, Überbau
Beteiligte
Auftraggeber:
DSD Brückenbau GmbH
Bauherr:
Stadt Brandenburg
Bauausführung:
ARGE DSD Brückenbau GmbH/
Bilfinger + Berger Bau AG
Ausführungsplanung Überbau:
Klähne & Bauchspieß GmbH
Bauwerksdaten
Baujahr:
2004 - 2006
Breite: 14,70 m
Länge: 204,00 m
Baustoffe
Überbau: S 355, S 235
Fahrbahnplatte: S 235
Bauvolumen
Baustahl Überbau: ca. 1.100 t
