AD Nuthetal - BAB A115 über BAB A10, BW 1

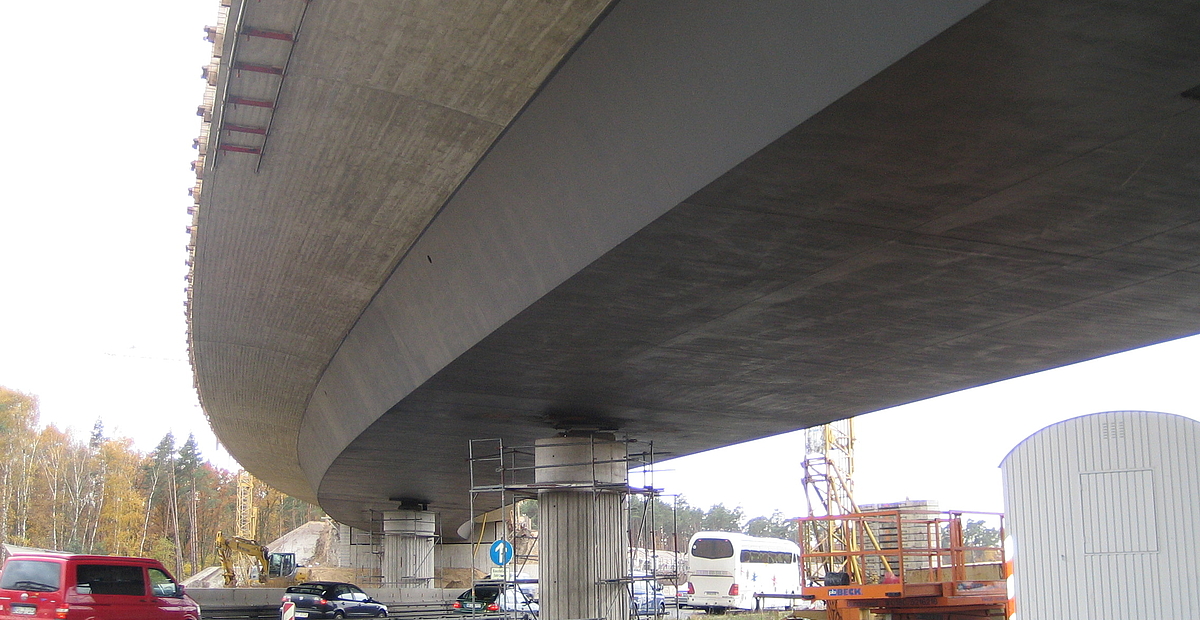

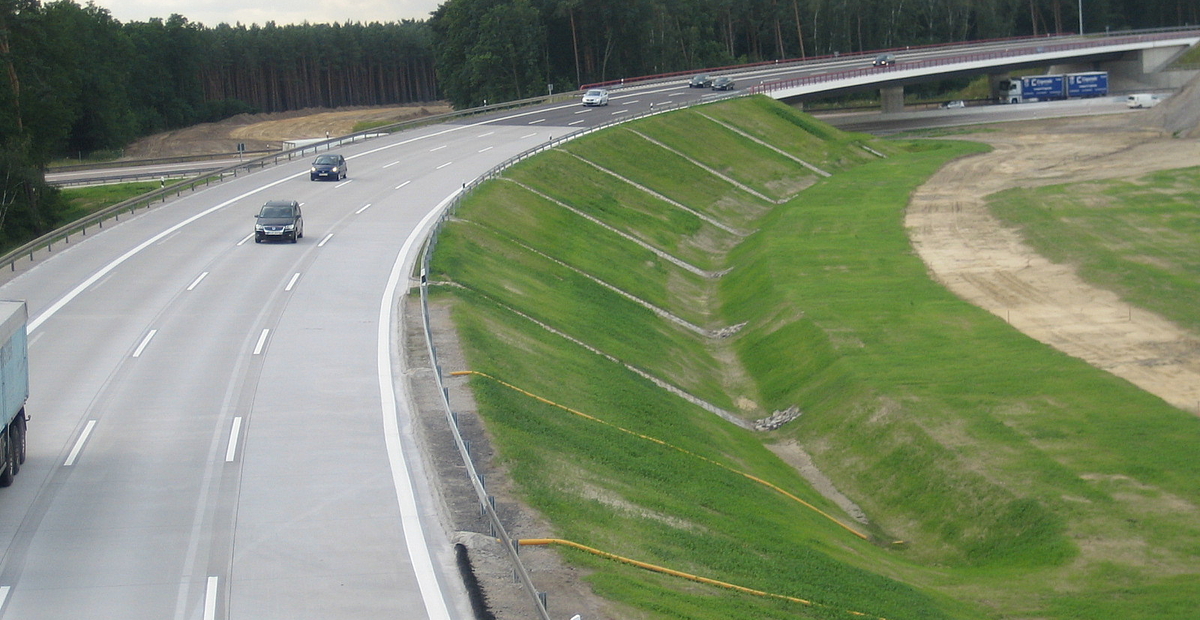

Neubau eines "Überfliegers" im Zuge des Ausbaus des Autobahndreiecks Nuthetal. Anschluss der BAB A10 an die BAB A115 in Richtung Berlin als vierfeldrige Stahlverbundbrücke mit einer Länge von 156 m. Der Überbau ist als zweizelliger Stahlverbundquerschnitt mit einer Betonfahrbahnplatte ausgebildet. Der Überbau wird in den Pfeilerachsen punktförmig gelagert, Torsionsmomente werden durch die Krümmung des Bauwerkes bzw. über die Widerlager abgetragen.
Die Widerlager und Pfeiler sind flach gegründet.
Besonderheit:
Die ungewöhnlich große Fahrbahnbreite machte einen zweizelligen Querschnitt mit insgesamt drei Stegen erforderlich.
Bauablauf:
- Herstellung der Unterbauten
- Montage der Stahlkonstruktion als Kranmontage
- Betonage der Fahrbahnplatte mit Schalwagen
Leistung
Bautechnische Prüfung
Beteiligte
Bauherr:
Landesbetrieb Straßenwesen Brandenburg NL Autobahn
Bauausführung:
Eurovia Beton GmbH
NL Ingenieurbau, ZNL Cottbus
Prüfung:
Dr.-Ing. Thomas Klähne
Klähne Ingenieure GmbH
Bauwerksdaten
Baujahr:
2006 - 2008
Baukosten:
Rohbau: ca. 3,8 Mio. Euro
Breite: 18,00 m
Länge: 156,00 m
Baustoffe
Überbau: S 355 J2 G3
Fahrbahnplatte: C 35/45
Unterbauten: C30/37, C 25/30
