Brücke im Zuge der BAB A10, BW 73
Das Bauwerk überführt die BAB A10 über die Bahnstrecke Hamburg-Berlin und eine Kreisstraße (K 6303). Da die Tragfähigkeit eingeschränkt war, wurde das alte Bauwerk komplett ersetzt.
Die zwei getrennten Überbauten haben eine Gesamtbreite von 36,00 und eine Stützweite von 44,56 m. Sie wurden als Plattenbalkentragwerke in Stahlverbundbauweise, mit je 6 Hauptträgern (Konstruktionshöhe 1,85m), in Fertigteilbauweise ausgeführt. Die Unterbauten wurden als flach gegründete Kastenwiderlager mit Parallelflügeln ausgeführt.
Besonderheiten:
- Sehr große Schiefwinkligkeit des Bauwerkes (62,8 gon)

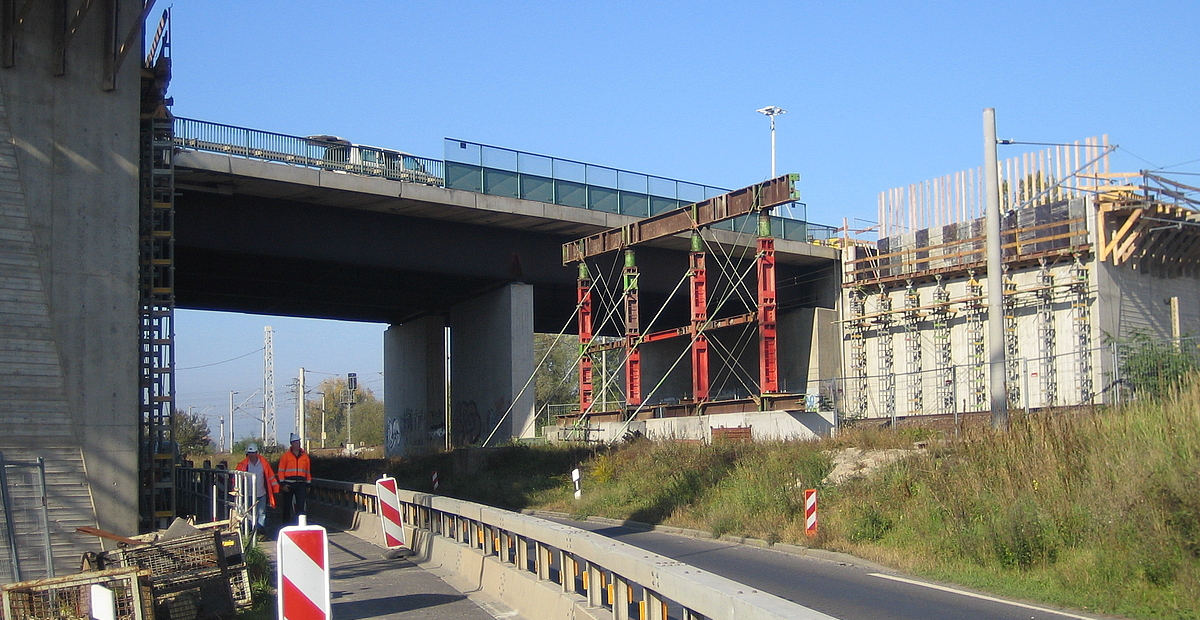

- Der Verkehr (A10, Kreisstraße, Bahnstrecke) musste während der Bauzeit
aufrecht erhalten werden, deshalb erfolgte die Ausführung in zwei
Bauabschnitten
Bauablauf:
- Abbruch der Bestandsbrücke

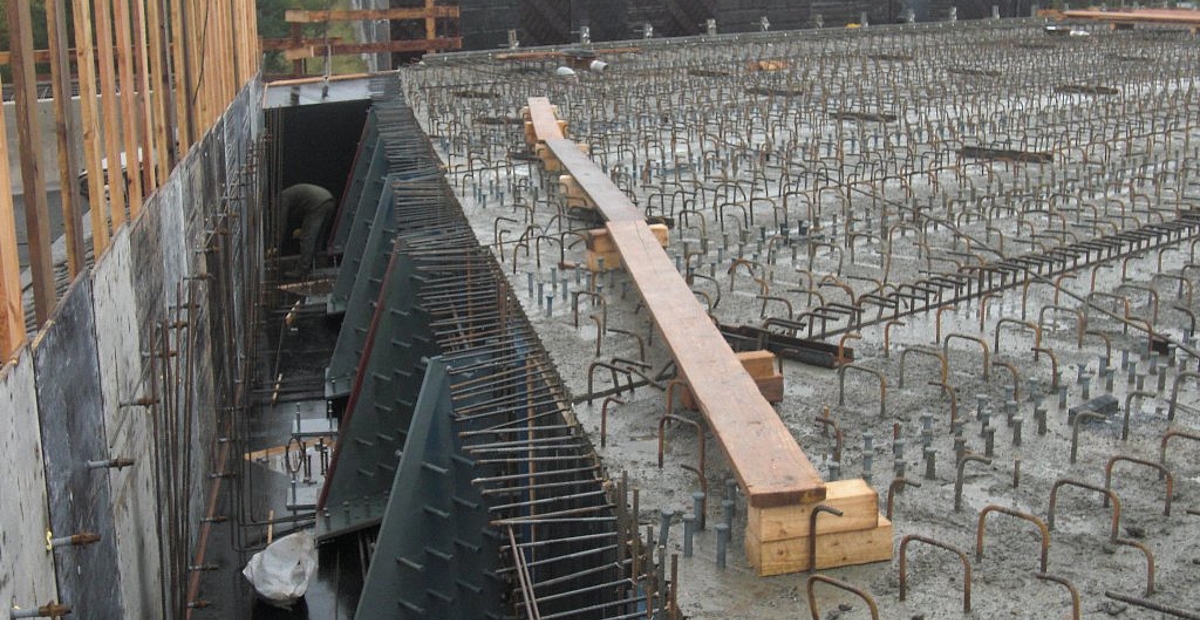

- Herstellung Unterbauten

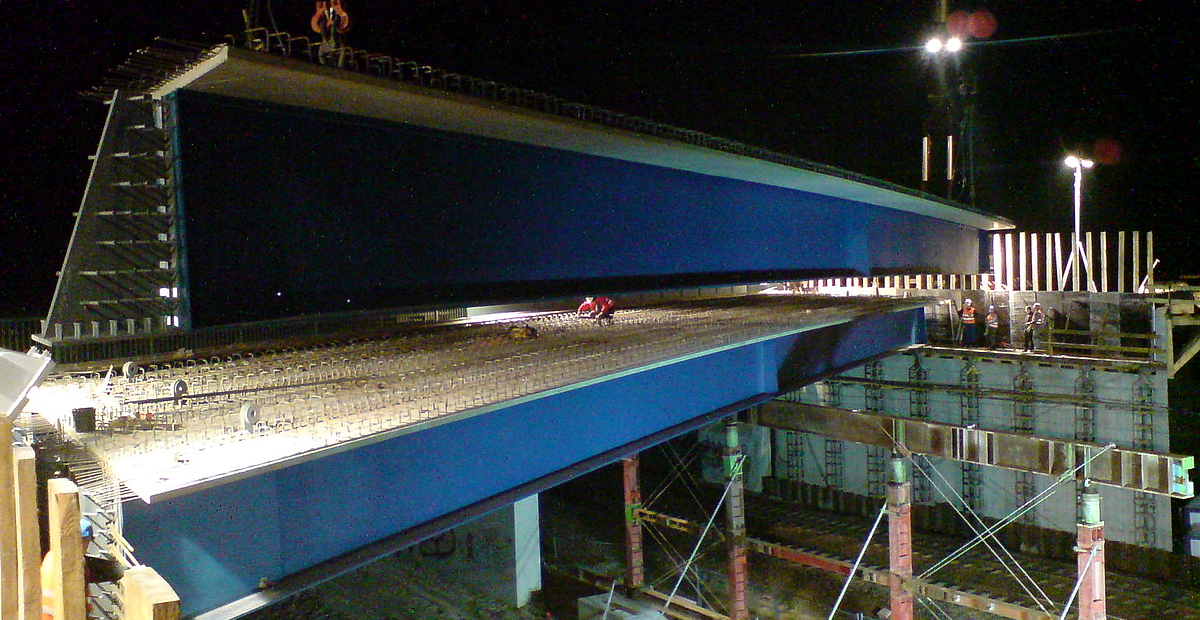

- Montage der Fertigteilträger mit Kran
- Betonage der Fahrbahnplatte
- Endausbau
Leistung
Bautechnische Prüfung
Beteiligte
Bauherr:
Landesbetrieb Straßenwesen Brandenburg
Niederlassung Autobahn
Bauausführung:
Hentschke Bau GmbH
Prüfung:
Dr.-Ing. Thomas Klähne
Klähne Ingenieure GmbH
Bauwerksdaten
Baujahr:
2008 - 2009
Baukosten:
ca. 2,2 Mio. Euro
Breite: 36,00 m
Länge: 44,56 m
Baustoffe
Überbau Fertigteile: S 355, C 45/55
Überbau Ortbetonplatte: C 45/55
Unterbauten: C 30/37
