Brücke im Zuge der BAB A72 über das Pleißenbachtal, BW 4

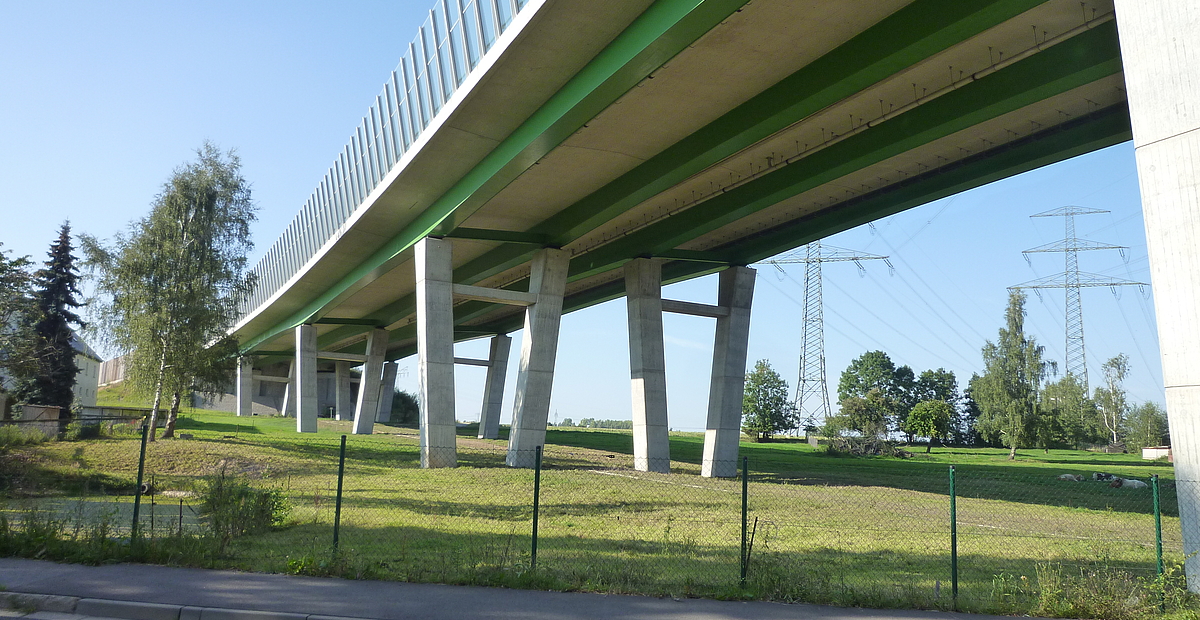

Zwei durchlaufende Stahlverbundbrücken mit je zwei kleinteiligen geschlossenen Hohlkästen mit Ortbetonfahrbahnplatte im Verbund
Die Brücken haben Einzelstützweiten von 35 m - 46 m - 49 m - 47 m - 47 m - 44 m - 33 m bei Gesamtlängen von 301 m. Die Hohlkästen sind gevoutet und haben Bauhöhen von 1,20 m bis 2,05 m.

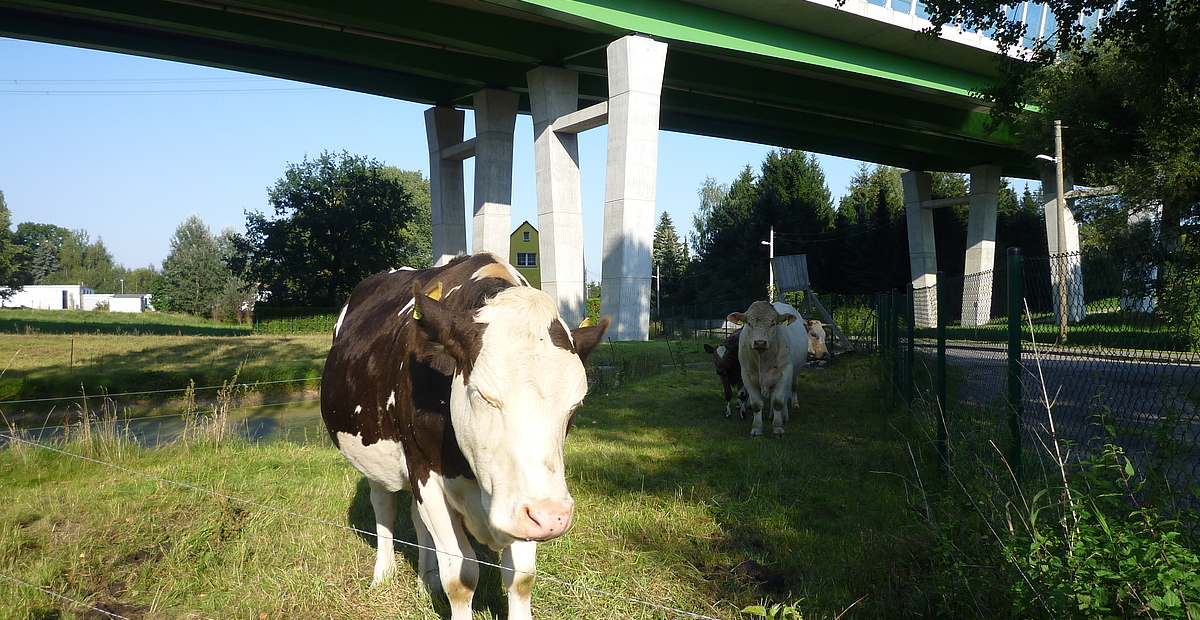

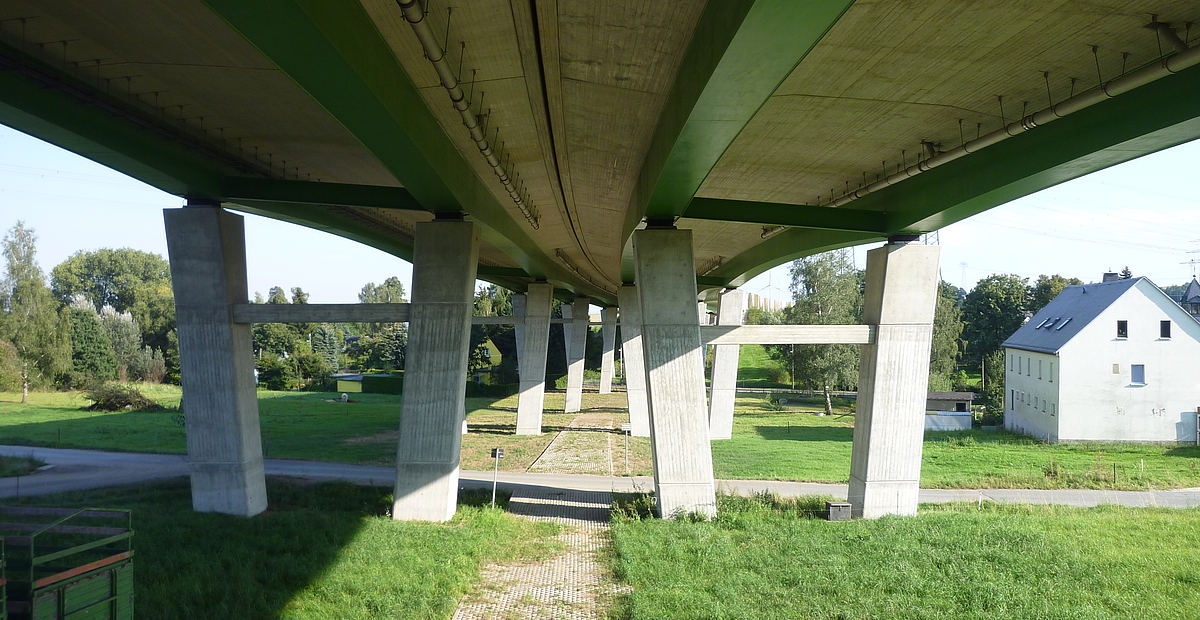

Die Pfeiler sind als Rahmenstützen mit Höhen von bis zu ca. 17 m ausgebildet. Sie sind auf Großbohrpfählen tief gegründet.
Die Widerlager sind kastenförmig und ebenfalls tief gegründet.
Bauablauf:
- Herstellung der Unterbauten
- Montage der Stahlkonstruktion als Kranmontage
- Betonage der Fahrbahnplatte mit Schalwagen
Bauvolumen:
- Baustahl Überbau: 1.649 t
- Bewehrungsstahl Fahrbahnplatte: 768 t
- Beton Fahrbahnplatte: 3.587 m³
- Bewehrungsstahl Unterbauten: 488 t
- Beton Unterbauten: 1.099 m³ + 2.306 m³
Leistung
Ausführungsplanung
Beteiligte
Bauherr:
Autobahnamt Sachsen
Auftraggeber:
Sächsische Bau GmbH
Bauausführung:
Sächsische Bau GmbH
Ausführungsplanung:
Klähne & Bauchspieß GmbH
Bauwerksdaten
Baujahr:
2004 - 2006
Baukosten:
Breite: 29,50 m
Länge: 301,00 m
Baustoffe
Überbau: S 355 J2 G3
Fahrbahnplatte: C 35/45
Unterbauten: C 30/37
