Straßenbrücke Steinfurth, HOW-km 60,022

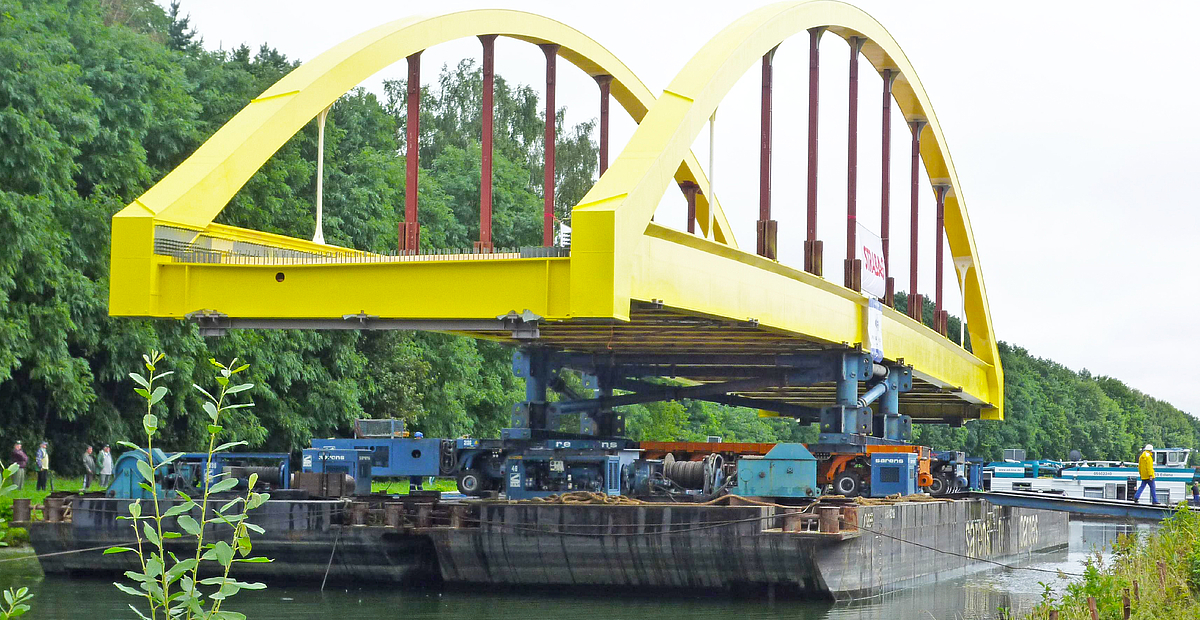

Die Straßenbrücke Steinfurth wird als Ersatzneubau neben der vorhandenen Behelfsbrücke, die die Gemeindestraße von Finowfurt nach Lichterfelde über die Havel-Oder-Wasserstraße (HOW) nahe der Ortschaft Schorfheide quert, als Stabbogenbrücke in Stahl S 355 mit außenliegenden Versteifungsträgern und einer Stahlverbundplatte aus Beton C35/45 hergestellt.

Die Stützweite beträgt 63,50 m, dieBreite zwischen den Geländern ist 8,00 m. Die Bögen sind geschweißte Hohlkästen mit variabler Querschnittshöhe (0,67 m bis 1,40 m) und haben eine Breite von 0,80 m, die Versteifungsträger haben eine Bauhöhe von 1,65 m und werden über vertikale Hänger im doppelten Querträgerabstand von 6,35 m an die Bögen angeschlossen. Die Konstruktionshöhe des Überbaus beträgt in Brückenachse 1,28 m einschließlich der 32 cm dicken Fahrbahnplatte und des Belags.

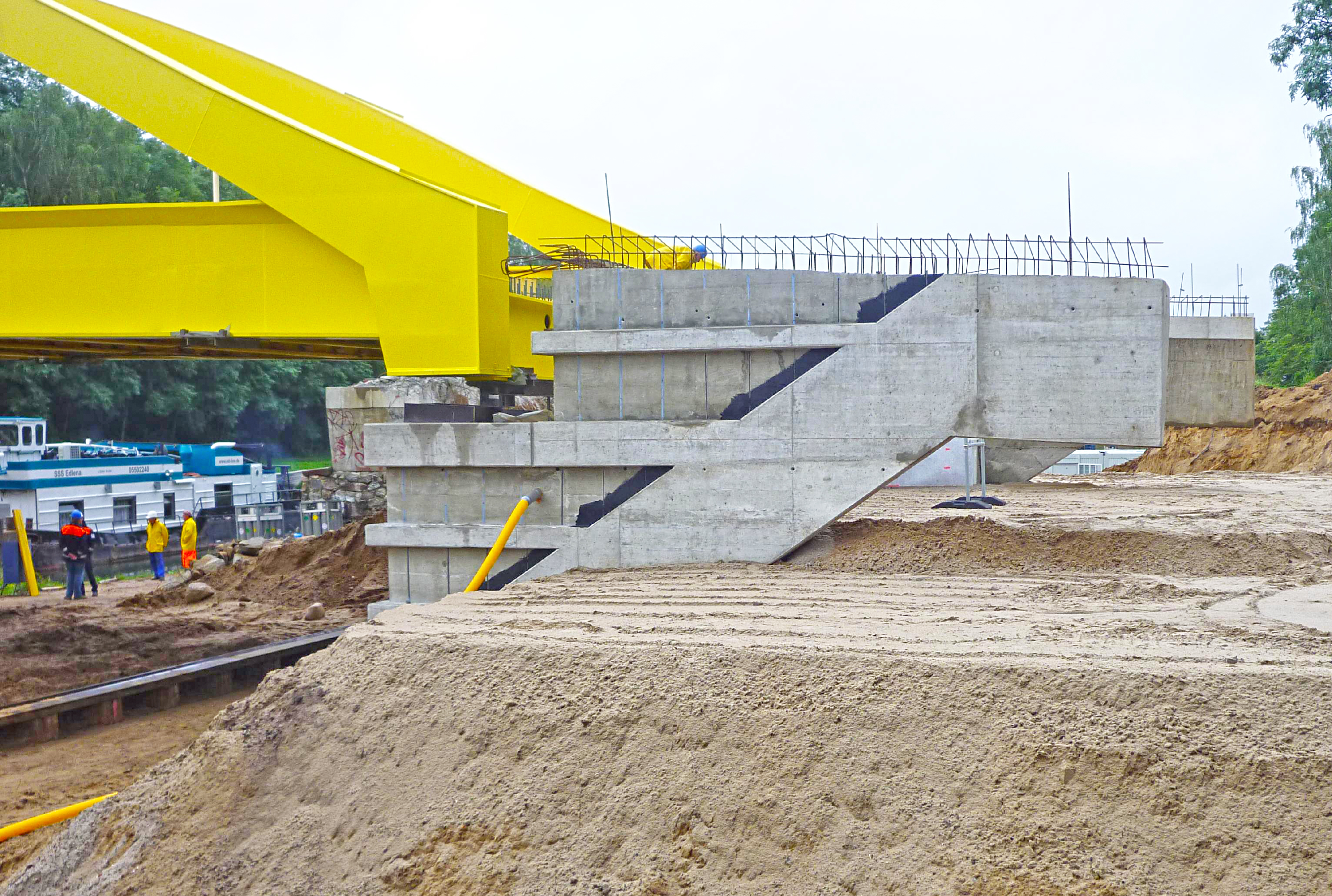

Der Überbau lagert auf Elastomerlagern. Die Unterbauten sind als kastenförmige Widerlager aus Beton C30/37 mit angehängten Parallelflügeln ausgebildet, wobei bei beiden Widerlagern Wartungsgänge vorgesehen sind. Beide Widerlager werden mit je 12 Großbohrpfählen d= 1,20 m gegründet.

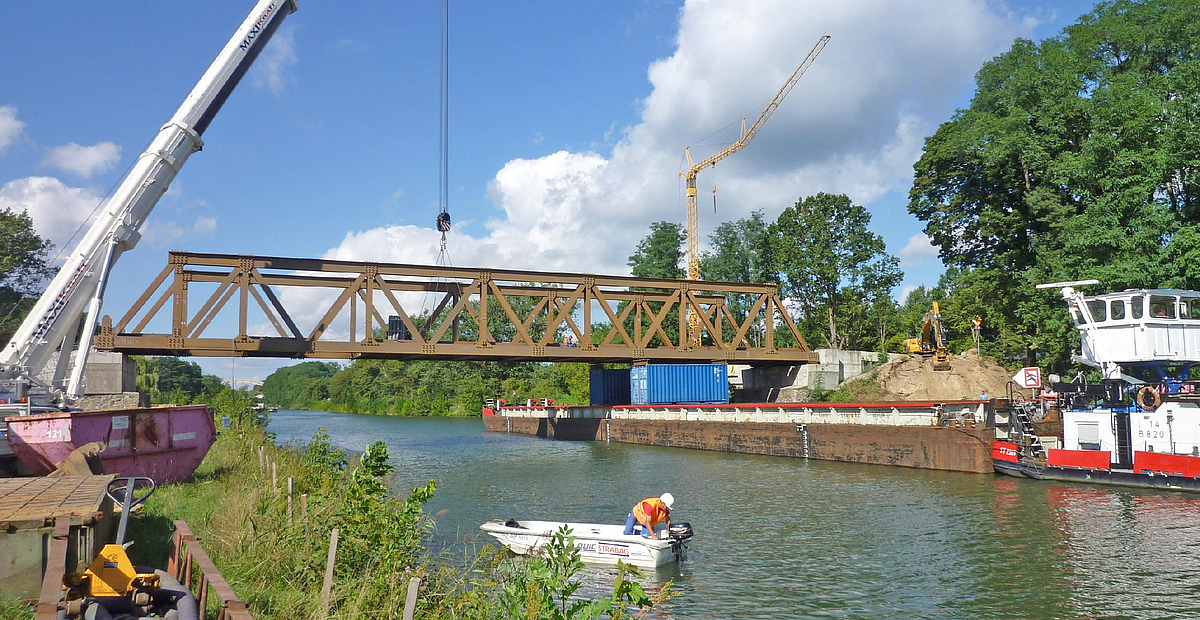

Nach Herstellung des Ersatzneubaus wird die vorhandene Behelfsbrücke und die Widerlager bis OK Gelände abgebrochen.
