Geh- und Radwegbrücke über BAB A24- BW 1Ü1, Brandenburg
Das Überführungsbauwerk für Fußgänger und Radfahrer wurde 4 km westlich vom AD Havelland über die A 24 errichtet. Der Ersatzneubau, der in 20 m Entfernung zur Bestandsbrücke errichtet wurde, verbindet die Orte Flatow und Tietzow.

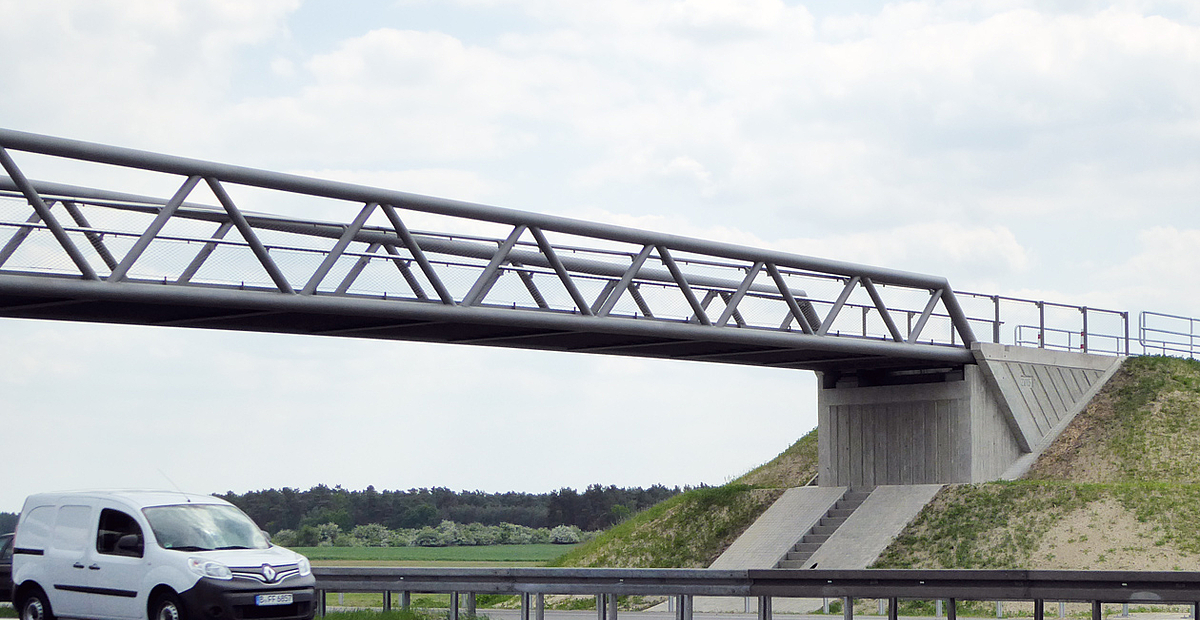

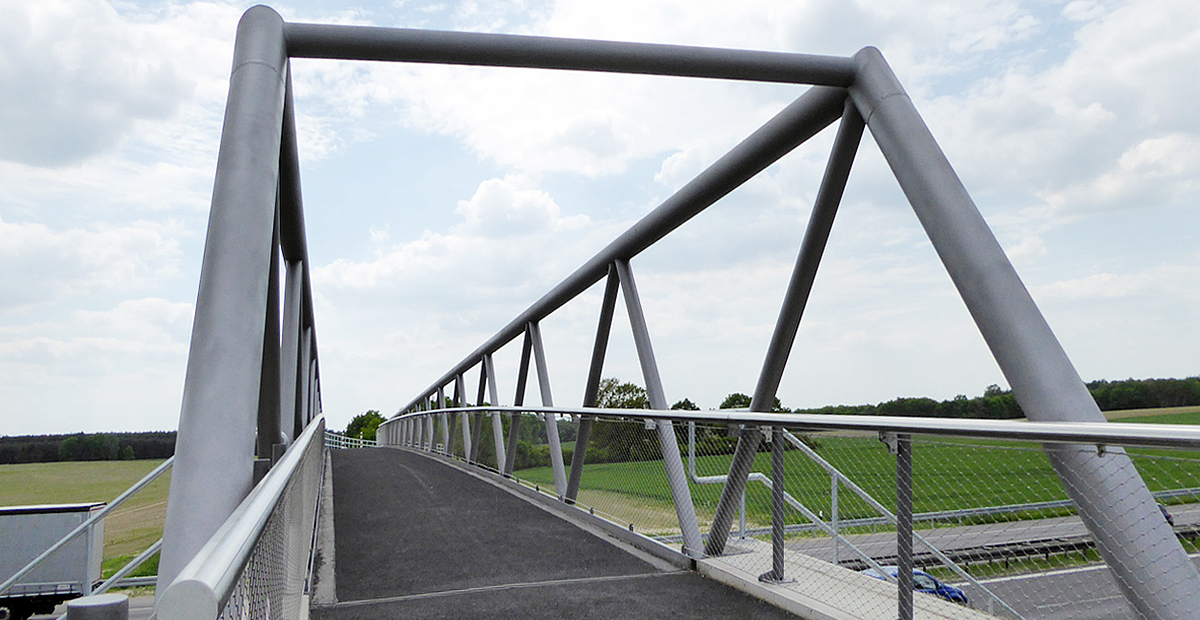

Die neue Brücke wurde als Fachwerkkonstruktion aus Rundhohlprofilen in Stahlbauweise mit trogförmigem Querschnitt und orthotroper Fahrbahnplatte ausgeführt. Der einseitig eingespannte Einfeldträger weist eine Stützweite von 44,75 m auf, die Breite zwischen den Geländern beträgt 3,50 m.

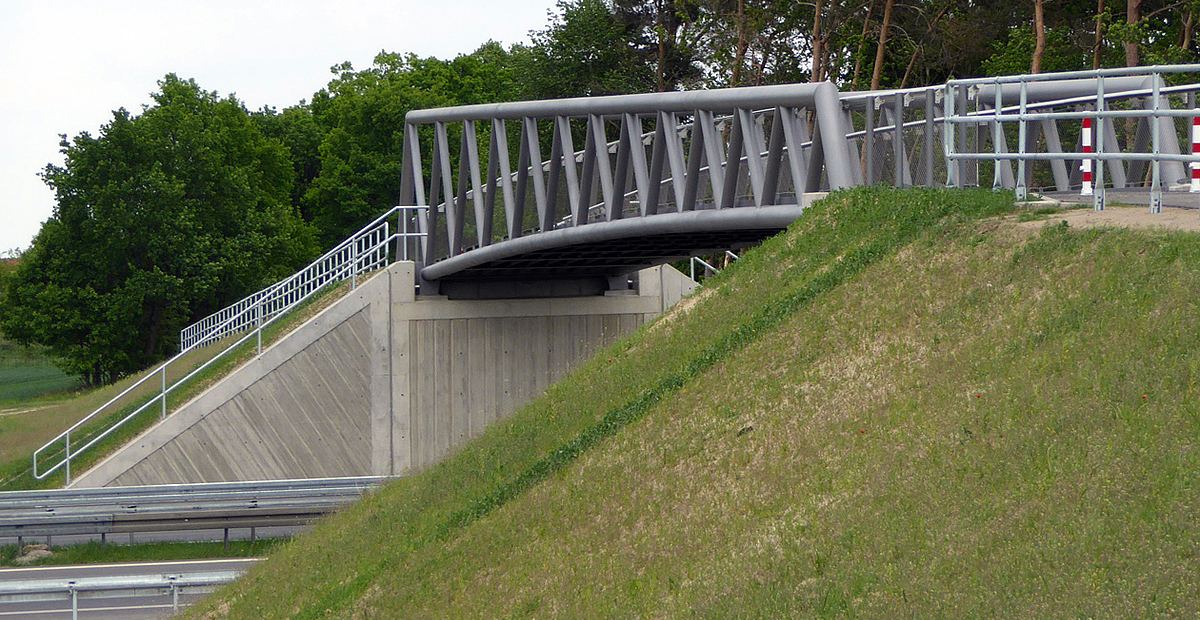

Die Unterbauten wurden in Stahlbeton ausgeführt. Die kastenförmigen Widerlager sind flach gegründet.
Leistung
Tragwerksplanung gemäß HOAI § 51 Lph. 2, 3 und Objektplanung gemäß HOAI § 43 Lph. 1-3, 6
Beteiligte
AG/Bauherr:
Landesbetrieb Straßenwesen Brandenburg, Sachgebiet Bauwerksplanung, Hoppegarten
Bauwerksdaten
Baujahr:
2013 - 2014
Baukosten:
560.000,- Euro (netto)
