IGA Berlin 2017 - Tälchenbrücke
Seit 2013 entsteht in Marzahn-Hellersdorf anlässlich der IGA 2017 eine neue Parkerlebnislandschaft, in deren Rahmen der Neubau von zwei Brückenbauwerken geplant ist. Die Tälchenbrücke soll im 13. BA errichtet werden.

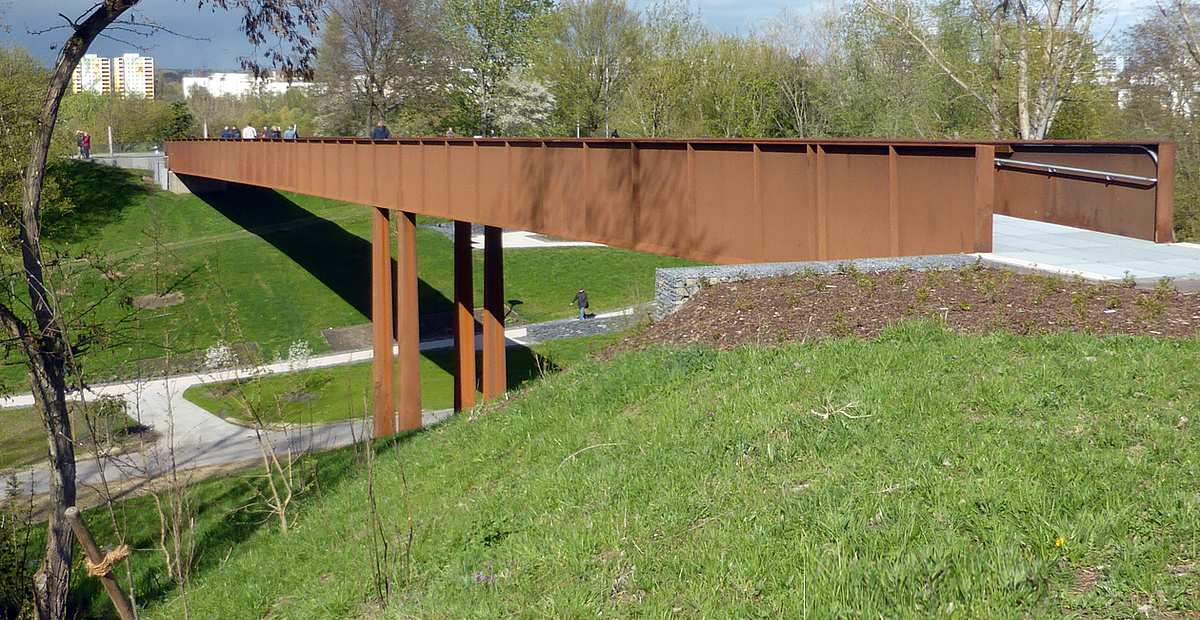

Die Tälchenbrücke bildet das Bindeglied zwischen den bestehenden Gärten der Welt und dem Kienbergplateau. Neben den Widerlagern auf dem Kienberg und Marzahner Ausguck soll die Brücke eine Mittelstütze im Bereich der Grenze Parkgelände/Kienberg erhalten.

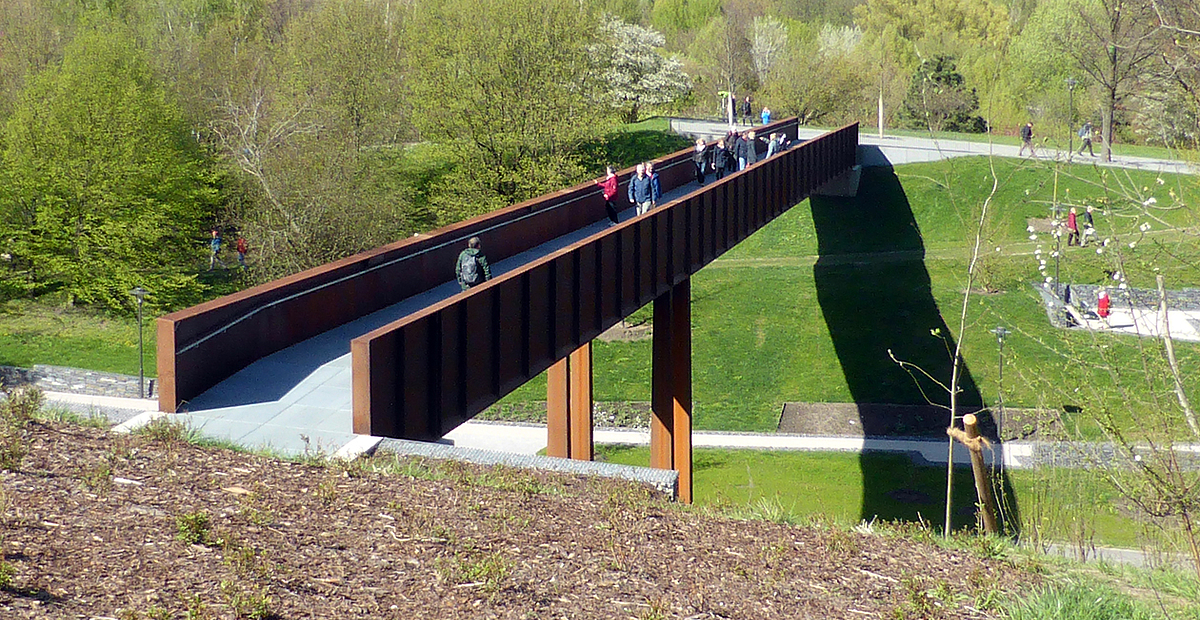

Die Brücke ist als integrales Bauwerk geplant, d.h. ohne Lager und Übergangskonstruktionen. Die Gesamtlänge beträgt 77,35 m und die Einzelstützweiten betragen 25,25 m und 52,10 m. Die Brückenbreite zwischen den Geländern beträgt 2,50 m.

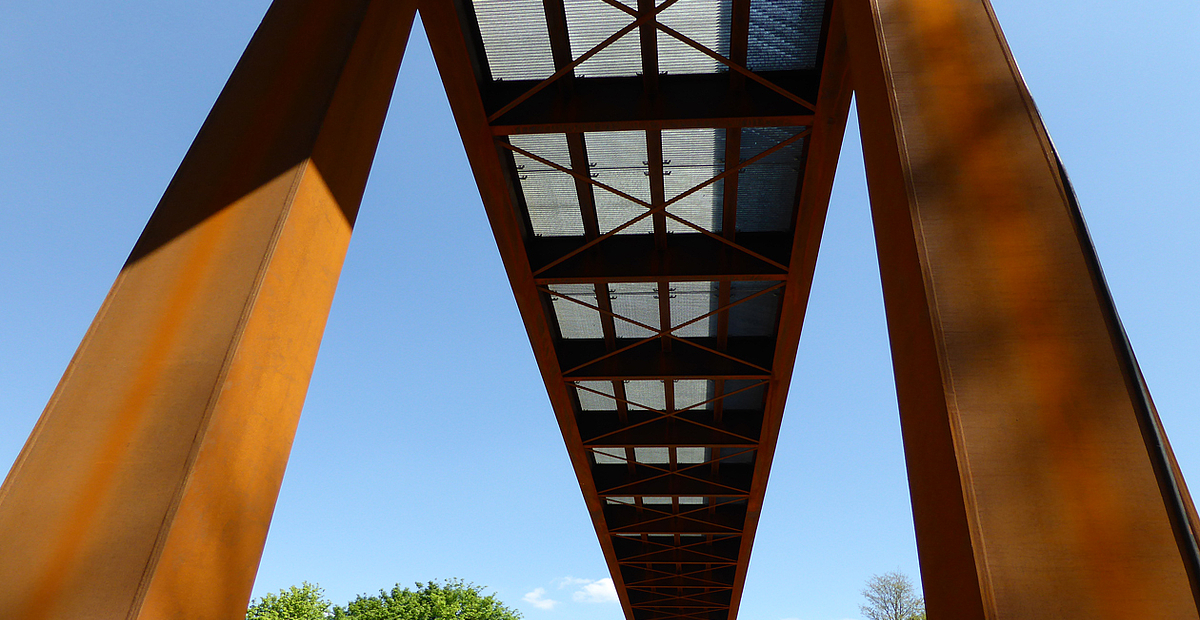

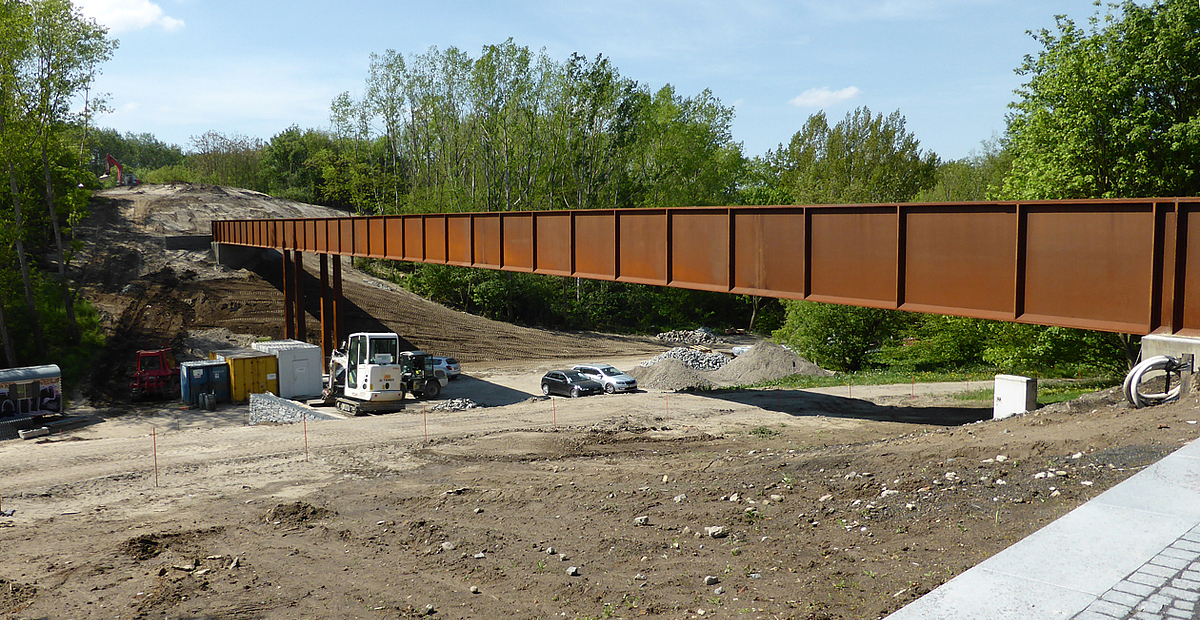

Der Überbau wird in sechs Abschnitten auf Hilfsstützen mit Hilfe eines Krans montiert und anschließend zusammengeschweißt. Er besteht aus zwei Haupt- und drei Längsträgern, die im Abstand von 2,40 m durch Querträger verbunden werden. Der Überbau und die Stützen werden aus wetterfestem Baustahl gefertigt. Die Gehbahn der Brücke wird als Gitterrost-Konstruktion ausgebildet.
Die Widerlager werden in Stahlbeton ausgeführt. Die Unterbauten werden flach gegründet.
Leistung
Bautechnische Prüfung und Bewehrungsabnahmen
Beteiligte
Auftraggeber/Bauherr:
Grün Berlin GmbH
Entwurf:
KOLB RIPKE Architekten GmbH, Berlin
Tragwerksplaner:
VIC Planen und Beraten GmbH, Potsdam
Bauausführung:
BUG Verkehrsbau, Berlin
Prüfingenieur:
Dr.-Ing. Thomas Klähne
Bauwerksdaten
Baujahr:
2015 - 2017
