IGA Berlin 2017 - Wuhlesteg

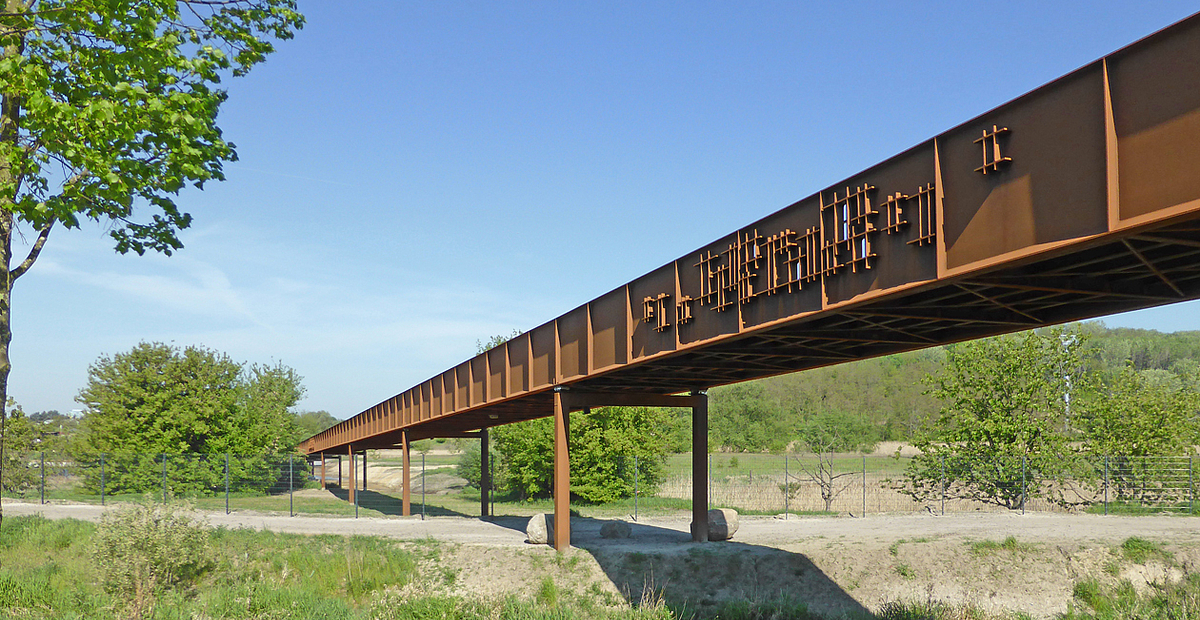

Seit 2013 entsteht in Marzahn-Hellersdorf anlässlich der IGA 2017 eine neue Parkerlebnislandschaft, in deren Rahmen der Neubau von zwei Brückenbauwerken geplant ist. Der Wuhlesteg, der im 12. BA errichtet werden soll, dient als Verbindung zwischen dem U-Bahnhof Neue Grottkauer Straße und den Gärten der Welt und führt über das Flüsschen Wuhle.Die Gesamtlänge des neuen Wuhlesteges beträgt ca. 286,25 m. Der Steg unterteilt sich von Ost nach West in die Teilbauwerke (TBW):
1 - vom Platz am See (Richtung Gärten der Welt) bis zum Balkon des Steges
2 - Balkon
3 - vom Balkon bis zum U-Bahnhof Neue Grottkauer Straße
Das geplante TBW 1 hat eine Länge von 63,75 m, die Nutzbreite beträgt 3,60 m. Die Gradiente steigt mit einer konstanten Längsneigung von 3,9% an. Der Balkon (TBW 2) soll auf einer Länge von 19,80 m mit einer konstanten Höhenlage errichtet werden. Die nutzbare Querschnittsbreite beträgt ca. 4,40 m. Das geplante TBW 3 wird auf einer Länge von 201,90 m errichtet. Der nutzbare Querschnitt hat eine Breite von 3,60 m, die Längsneigung beträgt konstant 3,1%.
Der Stahlüberbau wird als Durchlaufträger über 14 Felder mit 2 Hauptträgern, 5 Längsträgern und Querträgern ausgebildet.
Die Widerlager aus Stahlbeton in den Achsen 1 und 17 werden flach gegründet. Die Stahlstützen werden ebenfalls flach gegründet, mit Ausnahme der Stützen in den Achsen 11-15, diese werden auf Bohrpfählen gegründet.
Leistung
Bautechnische Prüfung und Bewehrungsabnahmen
Beteiligte
Auftraggeber/Bauherr:
Grün Berlin GmbH
Entwurf:
KOLB RIPKE Architekten GmbH, Berlin
Tragwerksplaner:
VIC Planen und Beraten GmbH, Potsdam
Bauausführung:
BUG Verkehrsbau, Berlin
Prüfingenieur:
Dr.-Ing. Thomas Klähne
Bauwerksdaten
Baujahr:
2015 - 2017
