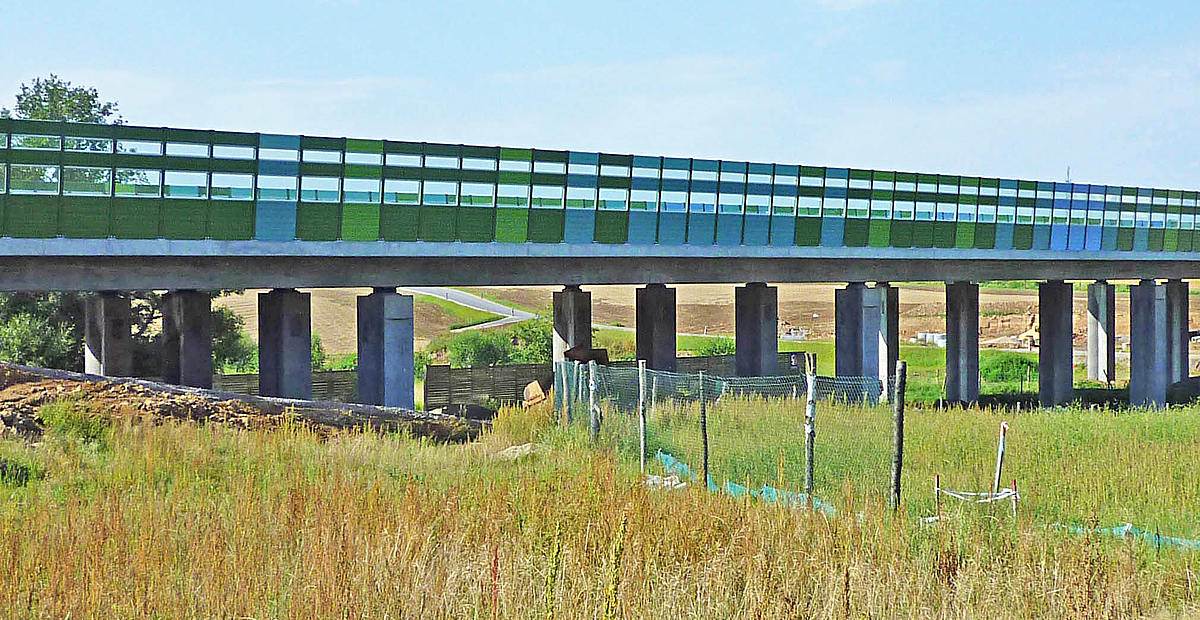

Ossabachtalbrücke im Zuge der BAB A72 bei Rathendorf, Sachsen
Die Autobahnbrücke wurde im Zuge der BAB A72 über das Ossabachtal errichtet. Die Brücke (BW 32) gehört zum Neubauprojekt BAB A72, Chemnitz-Leipzig, der DEGES.

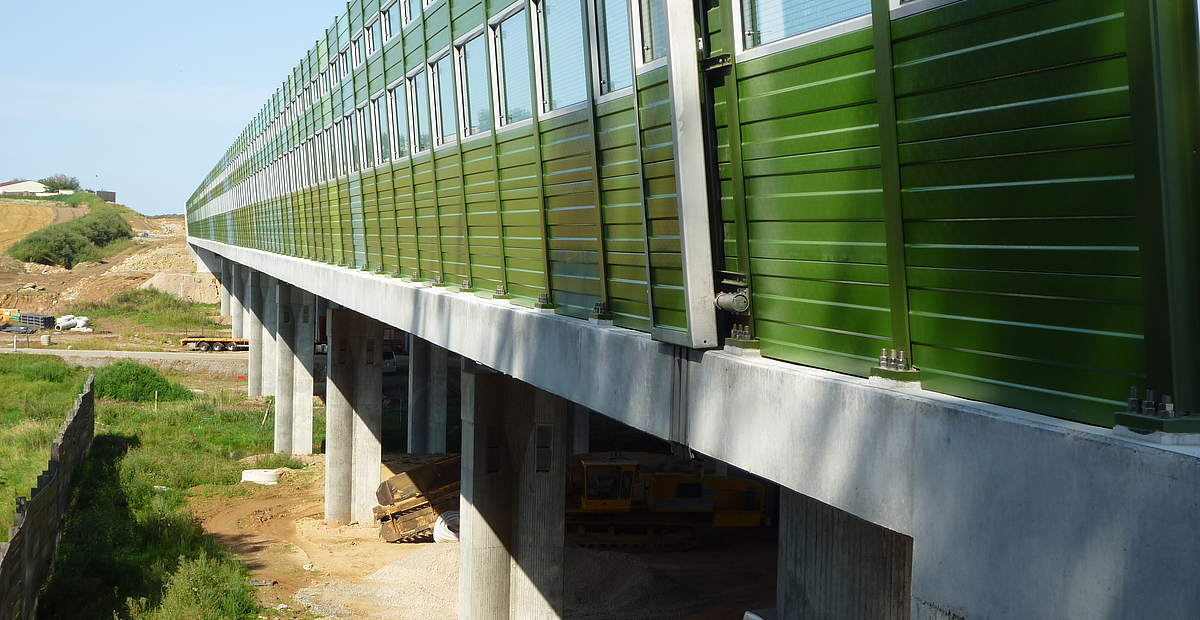

Der Brückenneubau mit Kollisionsschutzwand ist als längs vorgespannter zweistegiger Plattenbalken als Durchlaufträger über sieben Felder konstruiert. Die Einzelstützweiten betragen in den Endfeldern 27 m und in den fünf inneren Feldern je 33 m.

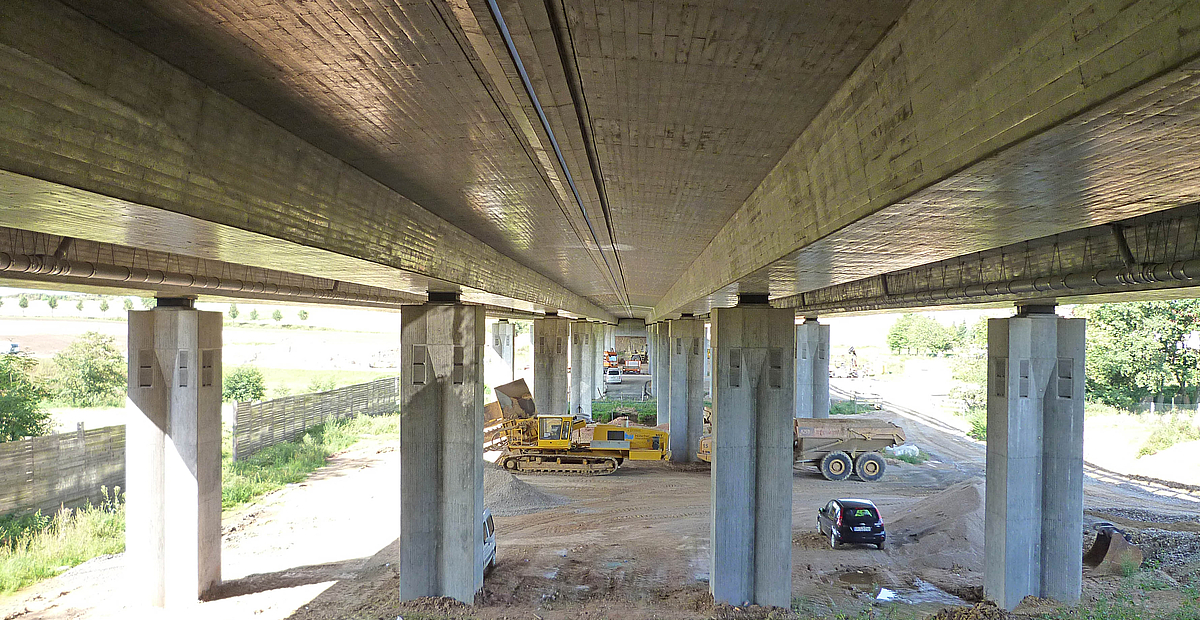

Die zwei getrennten Überbauten werden in Spannbeton, die Unterbauten in Stahlbeton ausgeführt. Die Widerlager und die bis zu 11 m hohen Pfeiler sind auf Ortbetonpfählen tief gegründet.
Bauablauf:
- Herstellung der Ortbetonpfähle und Pfahlkopfplatten
- Herstellung der aufgehenden Widerlager- und Pfeilerwände
- Abschnittsweise Herstellung des Überbaus auf Traggerüst
(Traggerüst wird für 2. BA quer verschoben)
- Ausbauarbeiten
Leistung
Bautechnische Prüfung
Beteiligte
Auftraggeber/Bauherr:
DEGES Deutsche Einheit Fernstraßenplanungs- und -bau GmbH, Berlin
Bauausführung:
Schäfer-Bauten GmbH
Prüfung:
Dr.-Ing. Thomas Klähne
Bauwerksdaten
Baujahr:
2009 - 2011
Baukosten:
5,24 Mio. Euro
Breite: 30,40 m
Gesamtlänge: 219,00 m
Baustoffe
Überbau: C35/45
Lagersockel: C40/50
Pfeiler/Widerlager: C30/37
Fundamente: C30/37
Pfahlkopfplatte/Pfähle: C30/37
